Hack Metallgießerei: vom Holzmodell zur digitalen Referenz

Ausgangslage

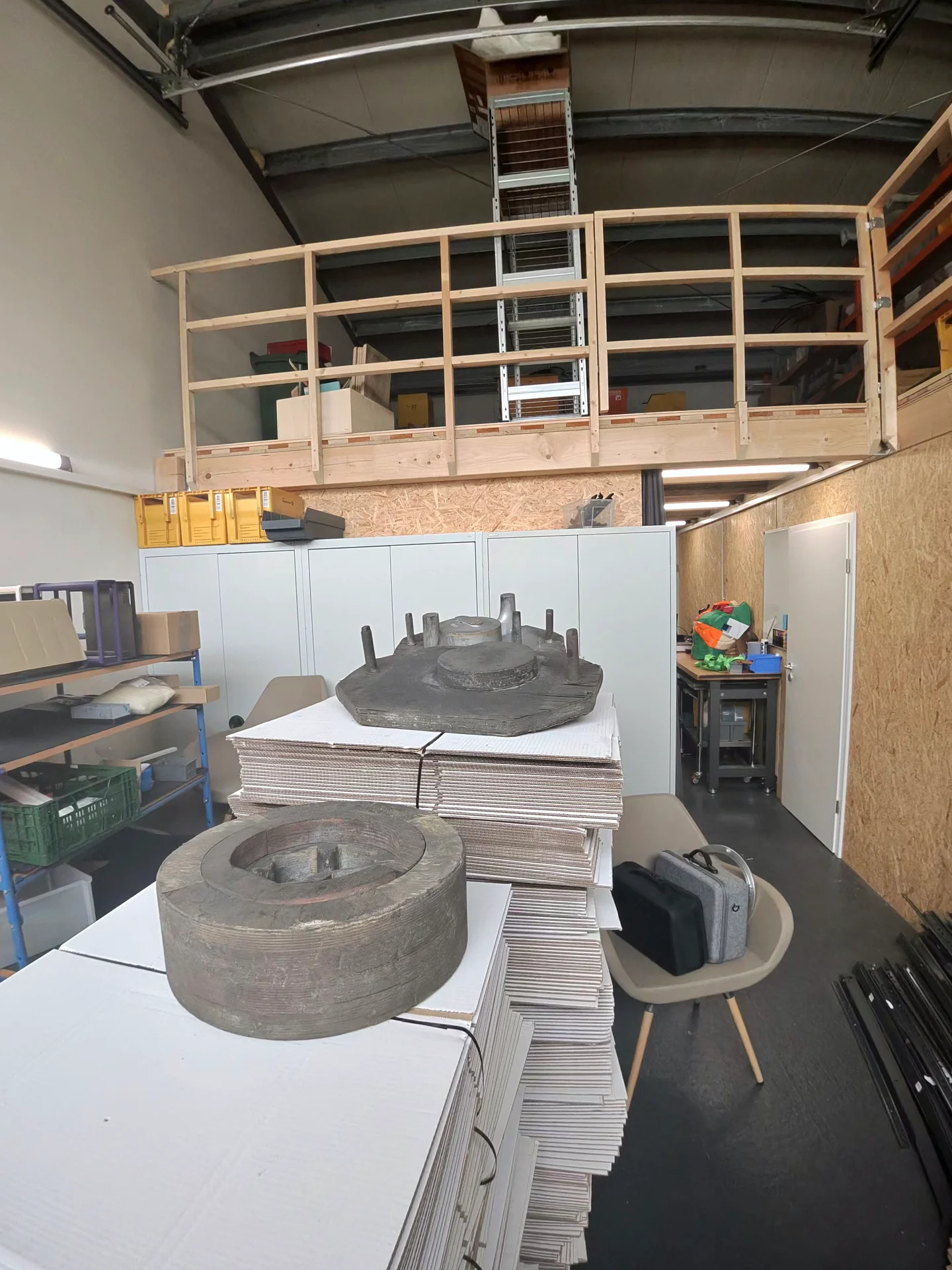

Für viele historische Holzmodelle gab es keine digitale Referenz. Verschleiß oder Verlust eines Modells hätte eine Nachfertigung erschwert.

Vorgehen

1. 1Originalmodell
2. 2Scan
3. 3CAD und Abgleich
4. 4Druck
5. 5Guss bei Hack
6. 6Nachmessung gegen den digitalen Master

Das Reverse Engineering mache ich selbst oder gebe es an einen Partner.

Bestand und Arbeitsteilung

Der historische Bestand von über 200 Holzmodellen beschreibt die Ausgangslage, nicht die Zahl bereits digitalisierter Modelle. Scan und Prüfung liegen bei 321mann, der Druck bei Partnern und der Guss bei Hack. Reverse Engineering übernehme ich selbst oder gebe es an einen Partner.

Eigene digitale Arbeit und externe Modellfertigung greifen hier ineinander. So lassen sich Datenaufbereitung, Modellfertigung und Guss passend auf die Beteiligten verteilen.

Geometrievergleich und offene technische Fragen

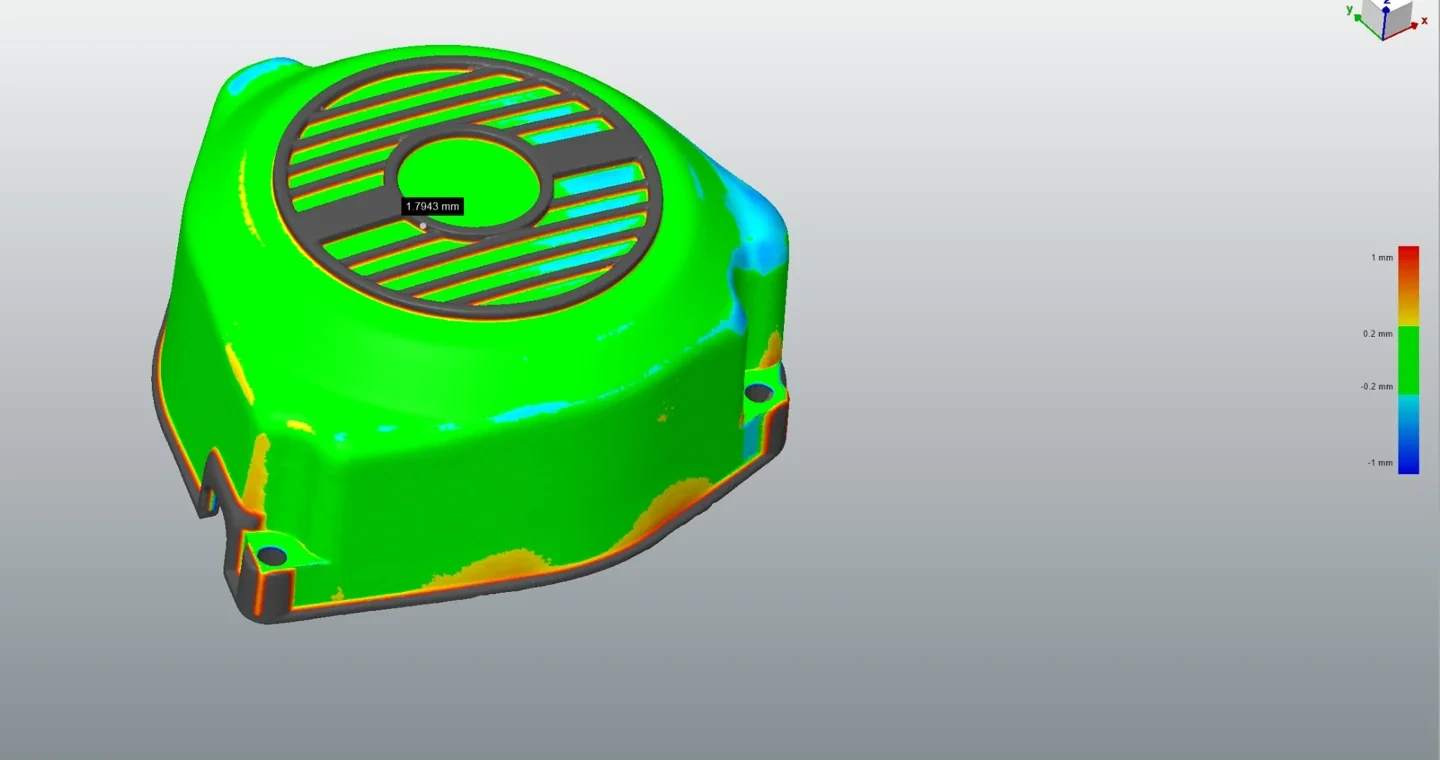

Der Farbvergleich zeigt Abweichungen zwischen Scan und Rekonstruktion. Für die Bewertung eines Bauteils müssen Sollgeometrie, zulässige Abweichungen und der erforderliche Prüfumfang feststehen. Bei weiteren Modellaufgaben werden Verschleiß, Schwindung und Bearbeitungsaufmaße projektbezogen geklärt.

Ergänzender Modellvergleich

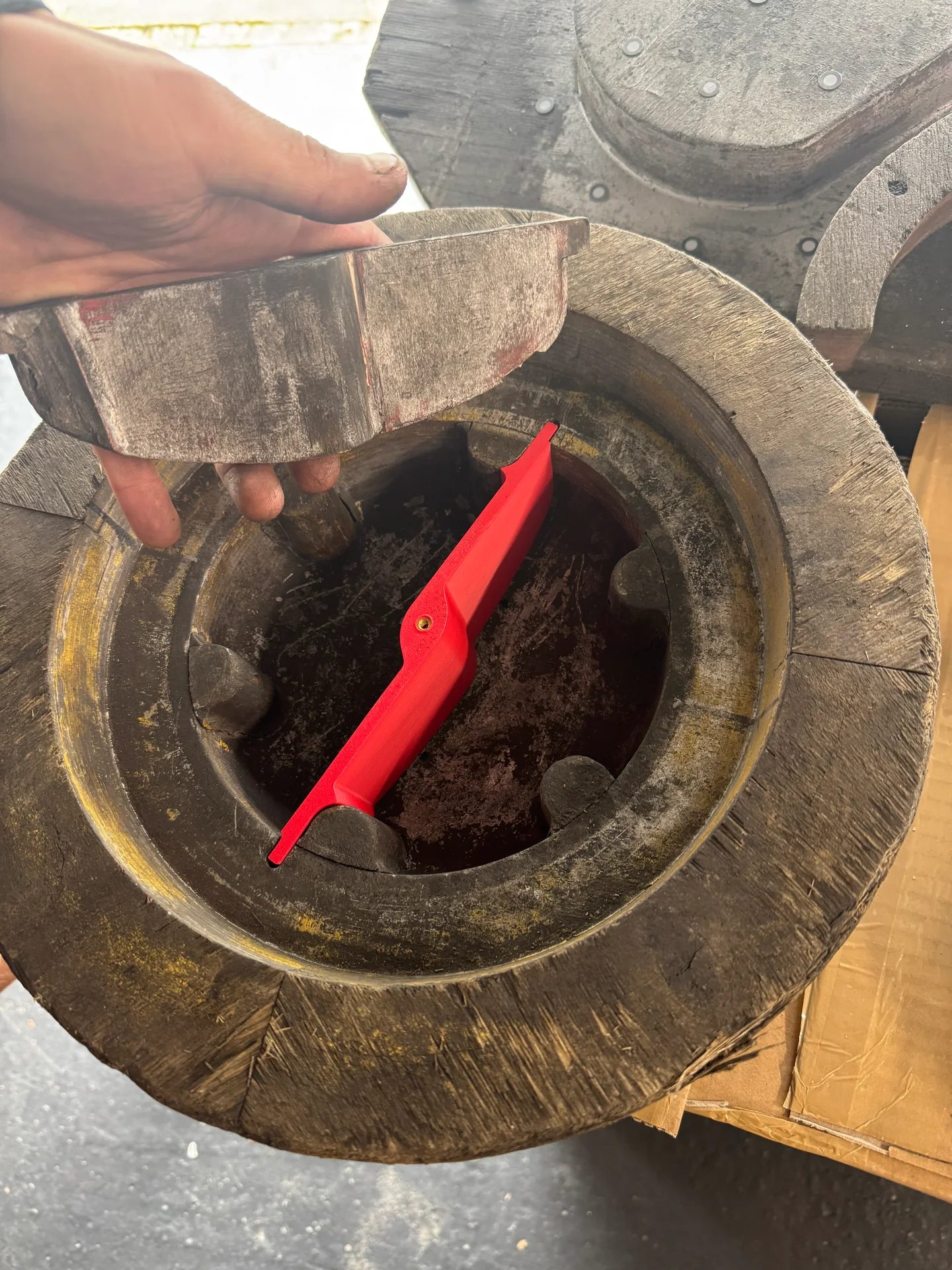

Der direkte Vergleich eines Holzoriginals mit dem 3D-Druckteil ergänzt die Belege zur Modellrekonstruktion im Bestand.

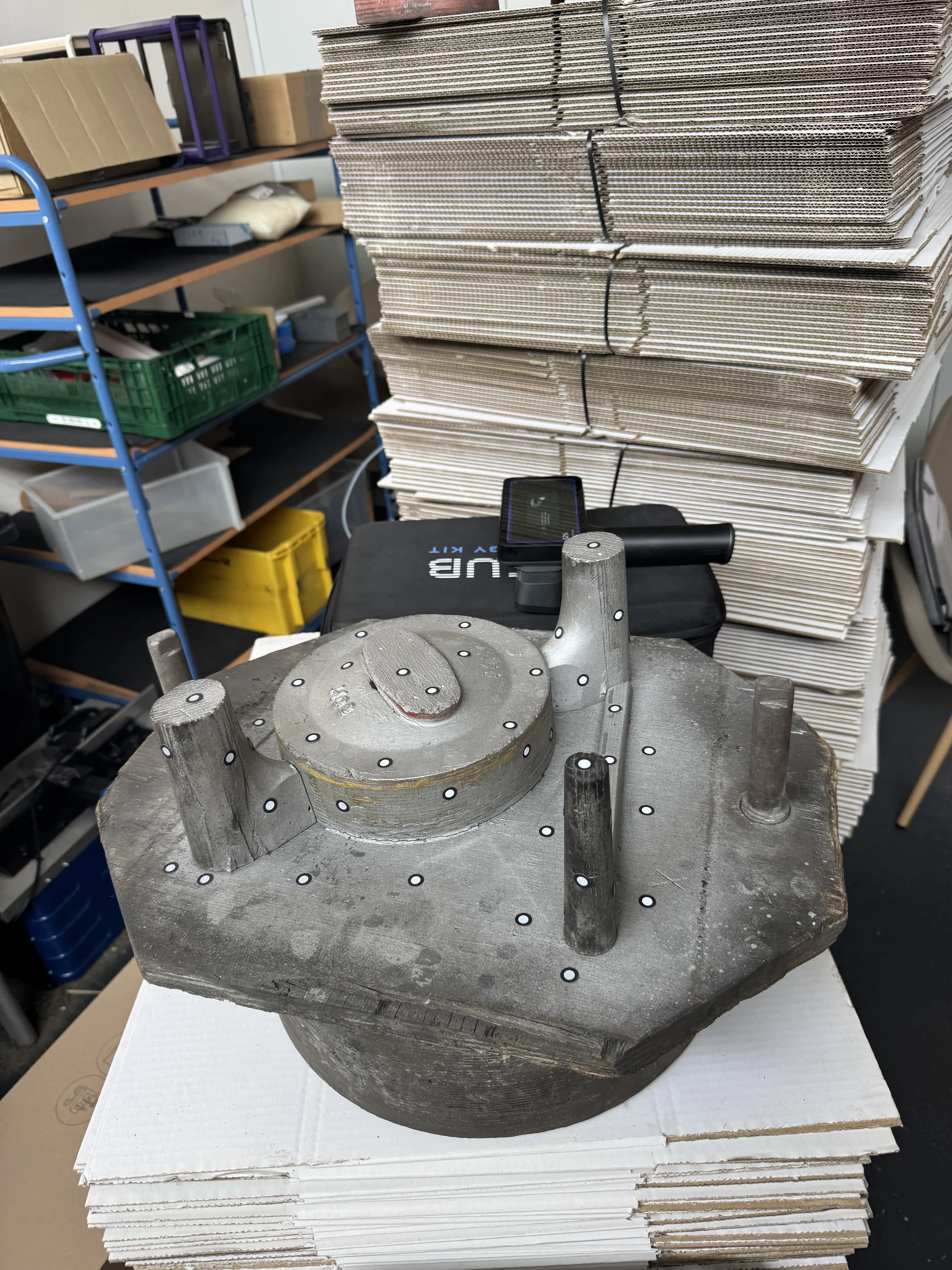

Ausgangsteil

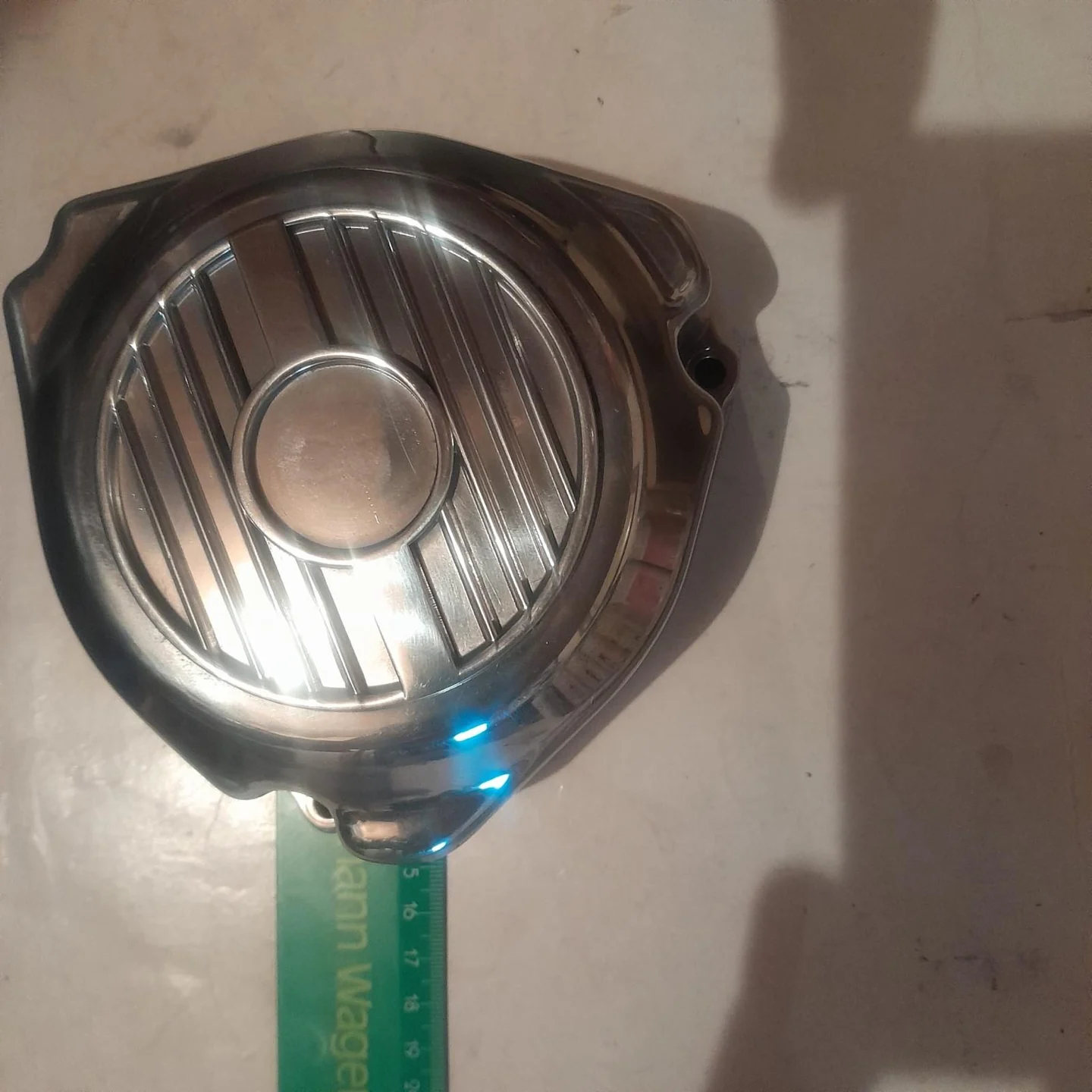

Ausgangspunkt war das vorhandene Originalteil. Es wurde gescannt und als CAD-Modell rekonstruiert.

Messen statt vermuten

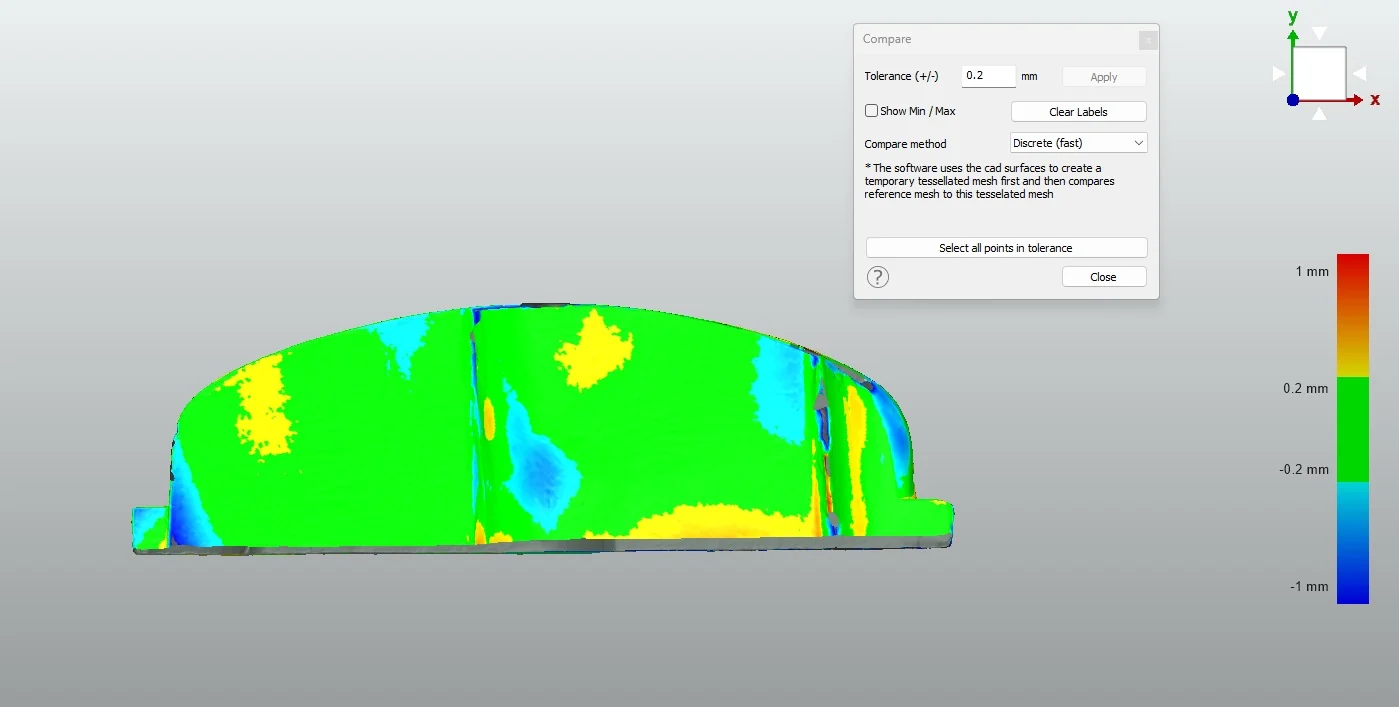

Der Abgleich zwischen Scan und CAD zeigt, wo und wie stark die Rekonstruktion vom Original abweicht. So wird die Geometrie geprüft, statt sie nur nach Augenmaß zu beurteilen.

Ergebnis

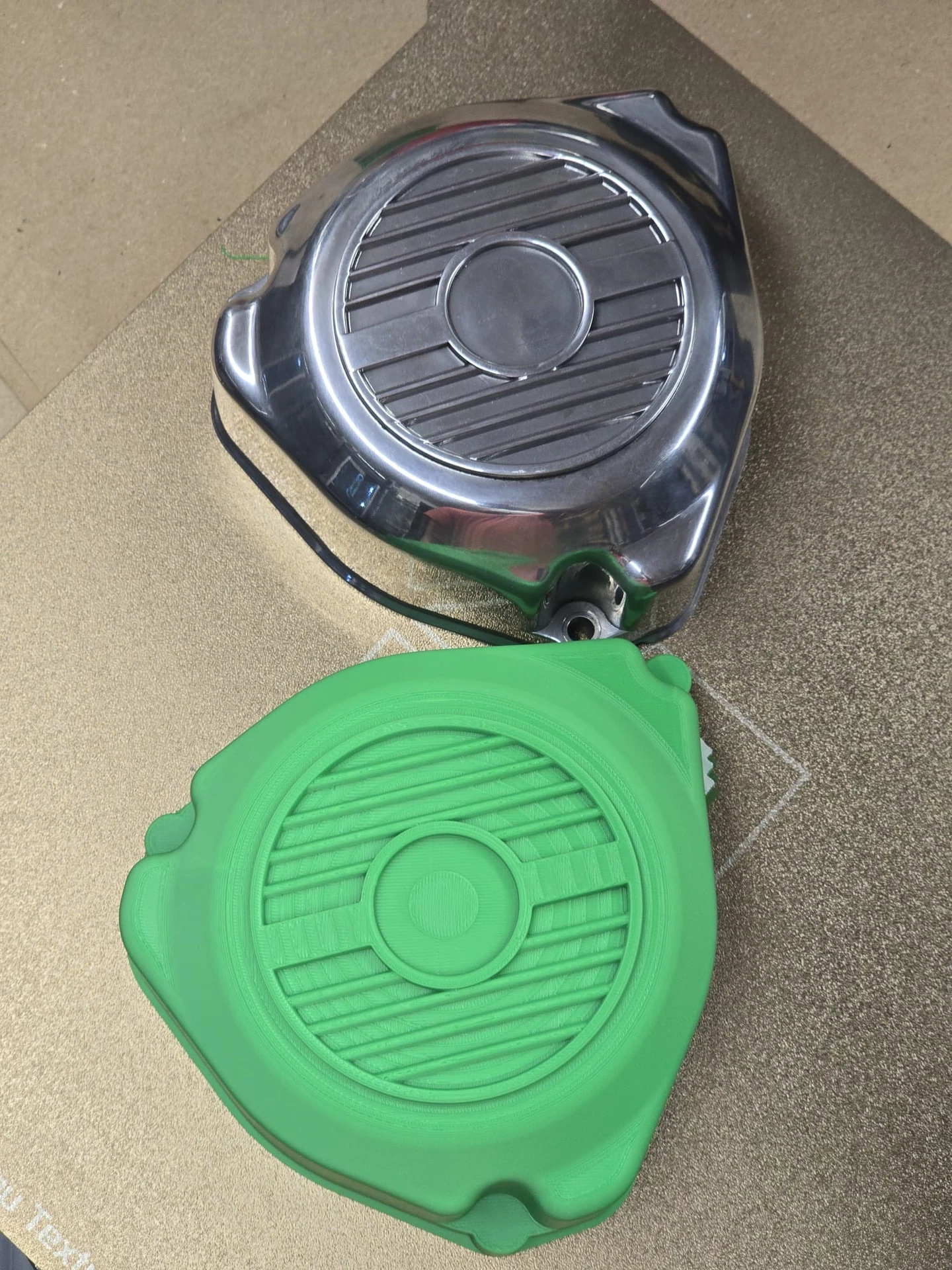

Das gedruckte Vergleichsmodell zeigt die rekonstruierte Geometrie neben dem Original. Es belegt den Geometrieabgleich, nicht die Einsatzfestigkeit eines Bauteils.

Ergebnis und Status

• Digitaler Master für Nachfertigung und Archiv
• Varianten und Korrekturen am Rechner möglich
• Nachfertigung gegen die digitale Referenz prüfbar

Warum hier keine Kennzahlen stehen: Ob und wie viel ein gedrucktes Modell spart, hängt vom Gesamtkontext ab, von Geometrie, Stückzahl und Prozesskette. Eine einzelne Zahl würde für Ihr Bauteil etwas versprechen, das sich erst im Prozess-Check zeigt.

Guss bei Hack Metallgießerei.
