Eigenprojekt

Drehmaschine: bestehende Technik gezielt modernisieren

Ausgangspunkt war meine eigene, vorhandene Drehmaschine. Statt sie zu ersetzen, habe ich sie gezielt an einer Stelle nachgerüstet: beim Ablesen der Position.

Manuell vermessen und im CAD nachbauen

Der Umbau stammt aus der Zeit, in der ich noch keinen 3D-Scanner hatte. Ich habe die vorhandene Geometrie manuell vermessen und im CAD nachgebaut.

Meine Drehmaschine mit digitalem Arbeitsplatz. — Laptop und Stuhl als Arbeitsplatz an meiner Drehmaschine.

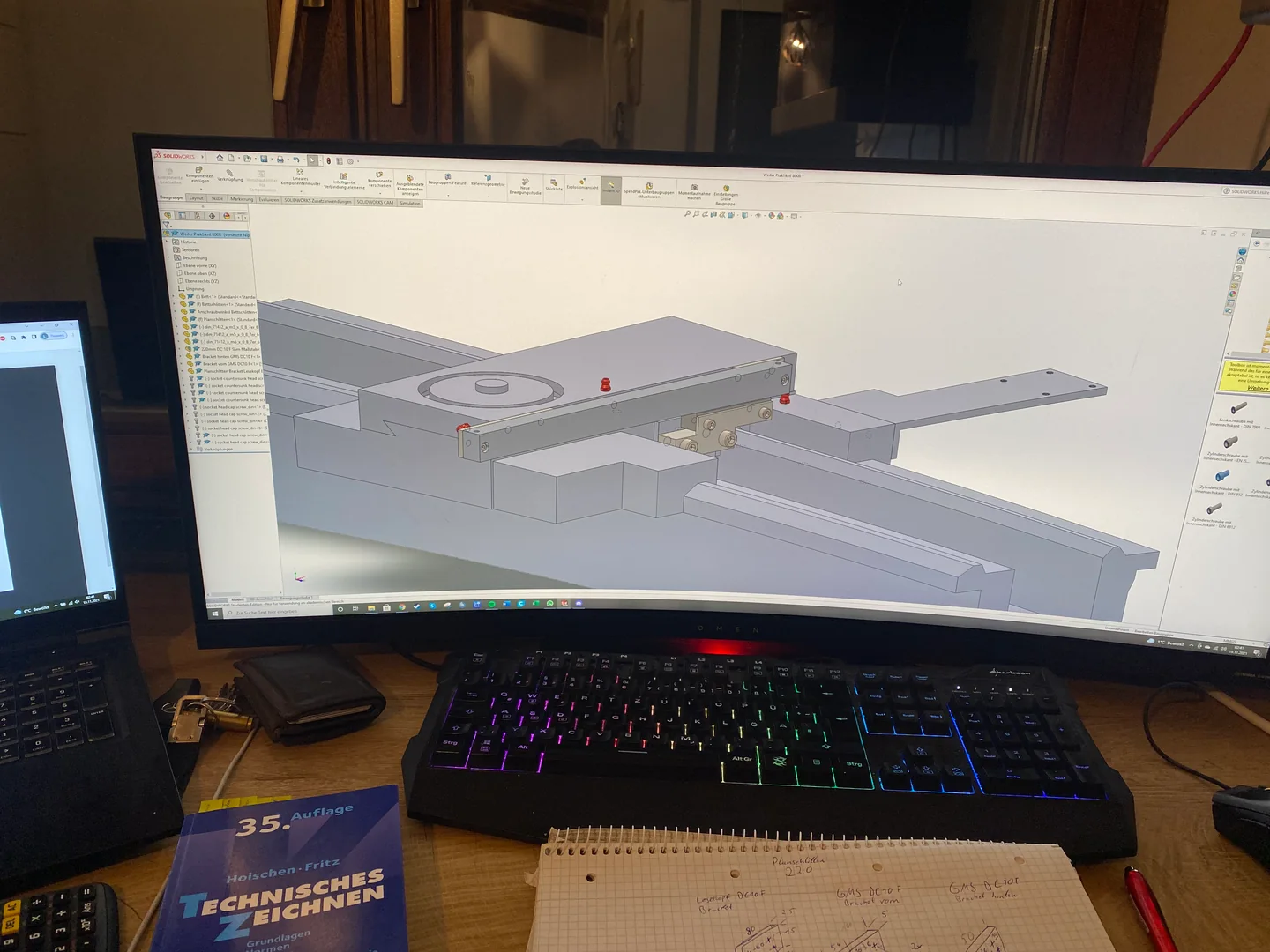

CAD-Arbeitsplatz mit Baugruppenmodell, Handskizze und Fachbuch. — Konstruktionsarbeitsplatz mit CAD-Modell, Handskizze und Fachbuch.

Konstruktion des Gesamtaufbaus

Im CAD habe ich den Gesamtaufbau mit den Maßstäben, der Digitalanzeige und dem Halter zusammengeführt. Die Darstellung zeigt die Konstruktion.

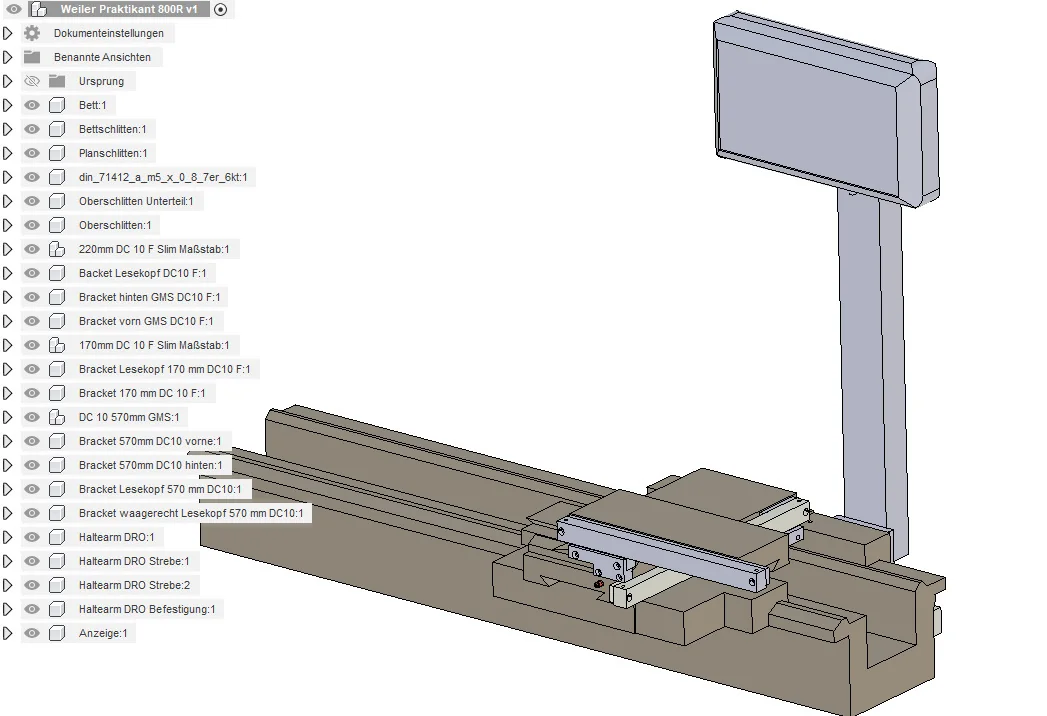

CAD-Gesamtaufbau der Drehmaschine mit Maßstäben, Digitalanzeige und Halter. — CAD-Konstruktion des Gesamtaufbaus mit Maßstäben, Digitalanzeige und Halter.

Halter fertigen und beschichten

Den Halter habe ich geschweißt und anschließend gepulvert.

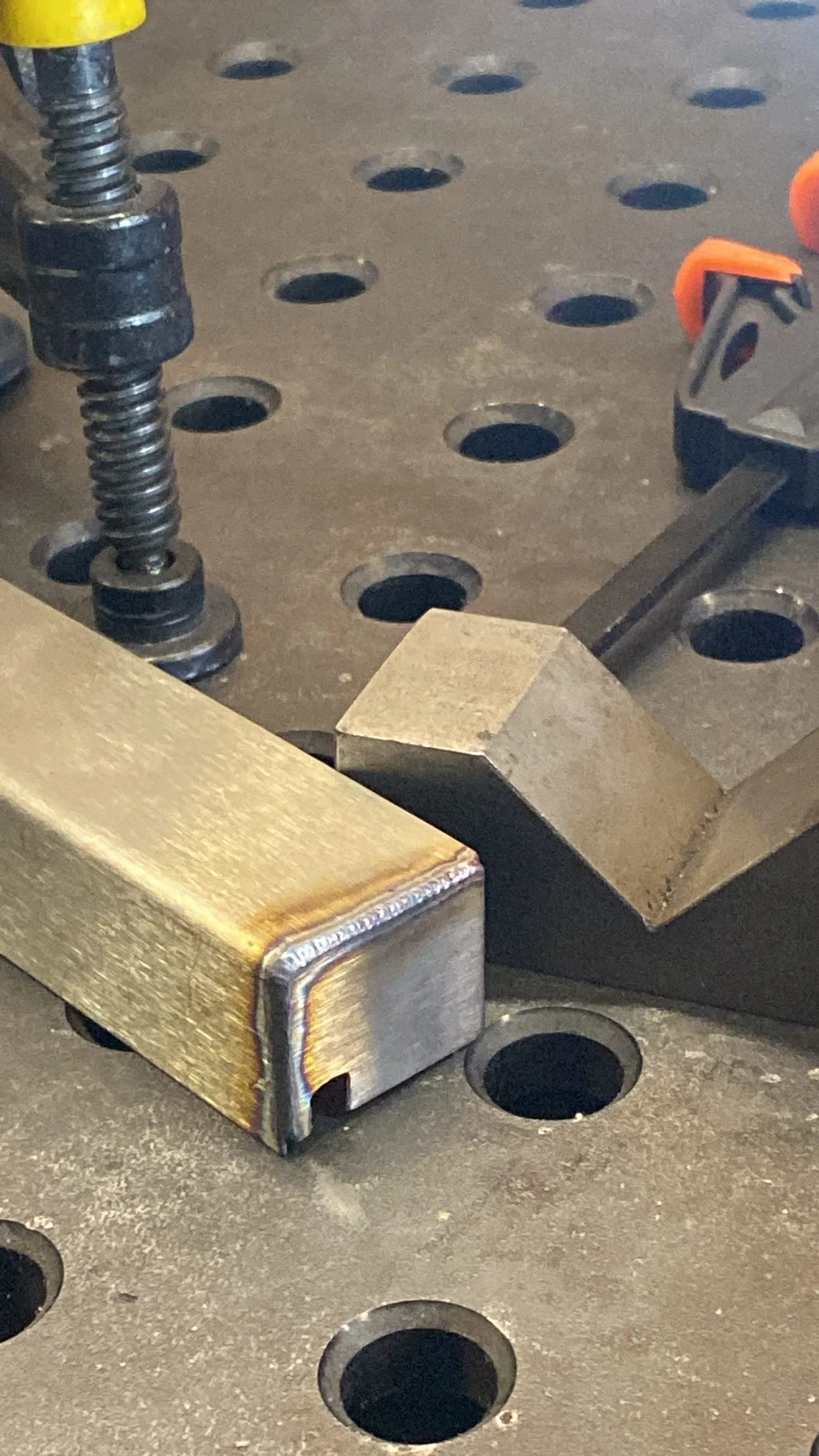

Geschweißtes Rechteckprofil auf einem Schweißtisch. — Profilhalter mit Schweißnaht vor der Beschichtung.

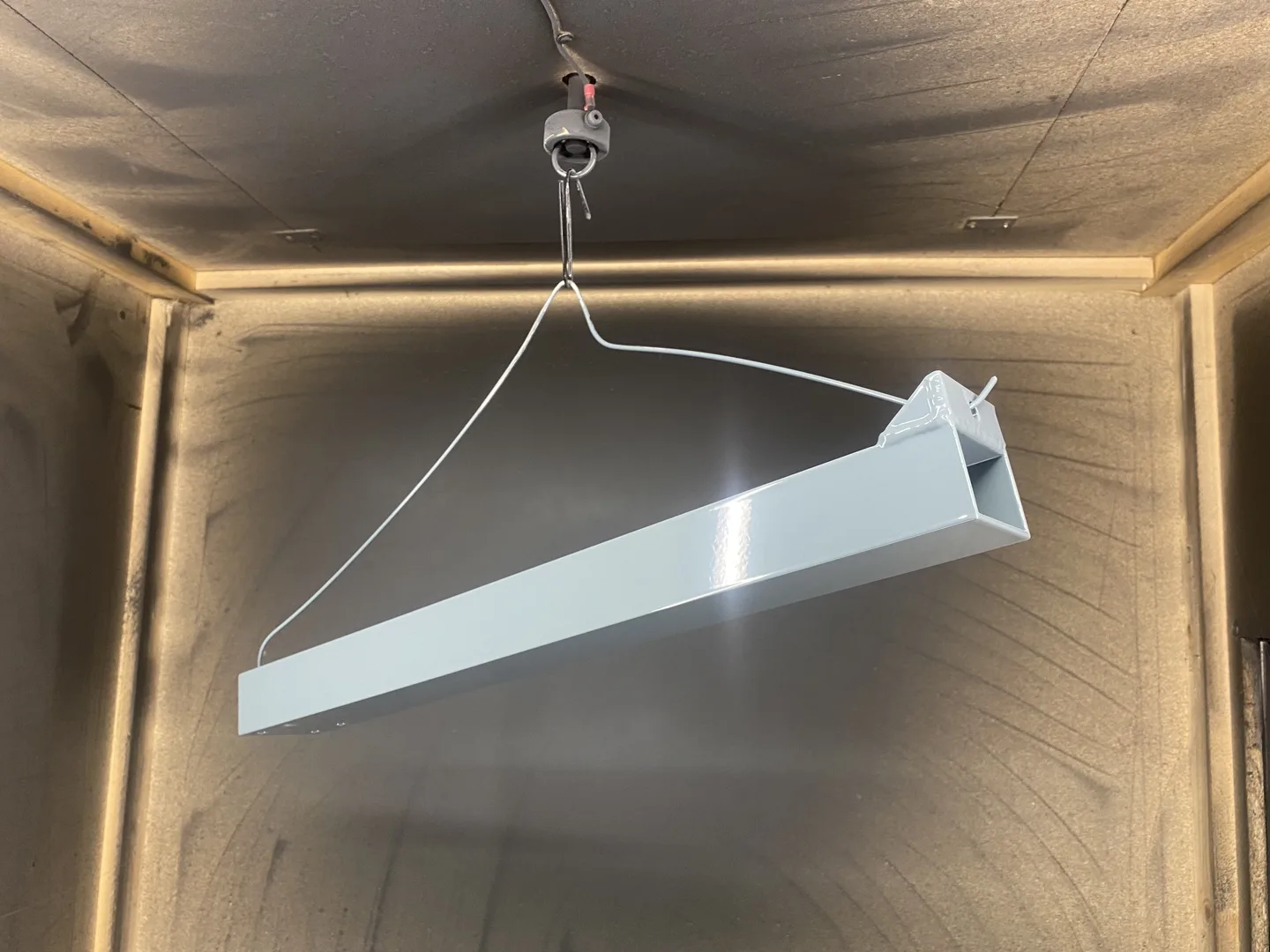

Beschichtetes Profilbauteil des Halters, an einem Draht aufgehängt. — Halter nach dem Pulverbeschichten.

Umsetzung

Ich habe die Maschine mit Glasmaßstäben und einer Digitalanzeige ausgestattet.

Glasmaßstäbe an den Achsen montiert
Digitalanzeige zeigt die Position direkt am Arbeitsplatz

Montage des Glasmaßstabs an der Drehmaschine.

Technische Einordnung

Ohne Nachrüstung wird die Position über die Skalen an den Handrädern abgelesen.

Was die Nachrüstung leistet

Glasmaßstäbe erfassen die Bewegung des Schlittens direkt an der Achse
Die Anzeige gibt die Position als Zahlenwert aus, das Zählen von Umdrehungen am Handrad entfällt
Gemessen wird der tatsächliche Weg des Schlittens, unabhängig vom Spindelantrieb

Grenzen

Mechanisches Spiel wird dadurch nicht beseitigt
Die Digitalanzeige übernimmt keine Bewegungssteuerung, sie zeigt die gemessene Position an
Die Maschine bleibt konventionell bedient

Das Prinzip übertrage ich auf Unternehmen: Nicht jede vorhandene Technik muss ersetzt werden. Oft reicht eine gezielte Nachrüstung an der Stelle, an der der Prozess tatsächlich gewinnt.

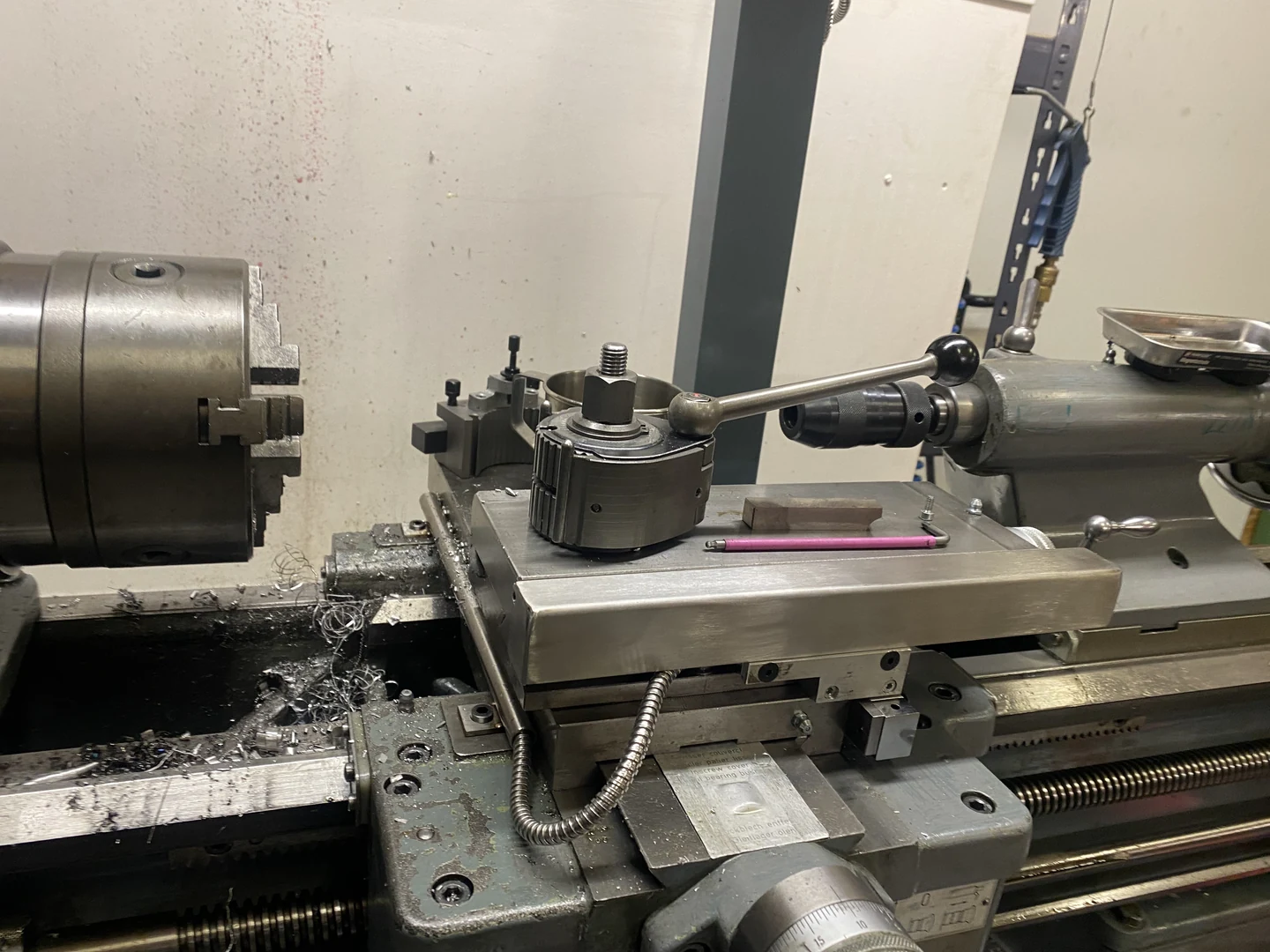

Drehen: Querschlitten und Werkzeughalter an meiner Drehmaschine.

Eine begrenzte Nachrüstung einordnen

Anbauraum, Erreichbarkeit der Anzeige und Bedienung bestimmen, wie eine Ergänzung in den Arbeitsplatz passt. Der mechanische Zustand muss separat betrachtet werden: Eine Digitalanzeige beseitigt kein Spiel und ersetzt keine Instandsetzung.

Dieser eigene Nachrüstfall zeigt die Entscheidungsfrage: Welche gezielte Ergänzung unterstützt den vorhandenen Ablauf, und wo wäre eine andere Maßnahme nötig?

Organisation am Arbeitsplatz

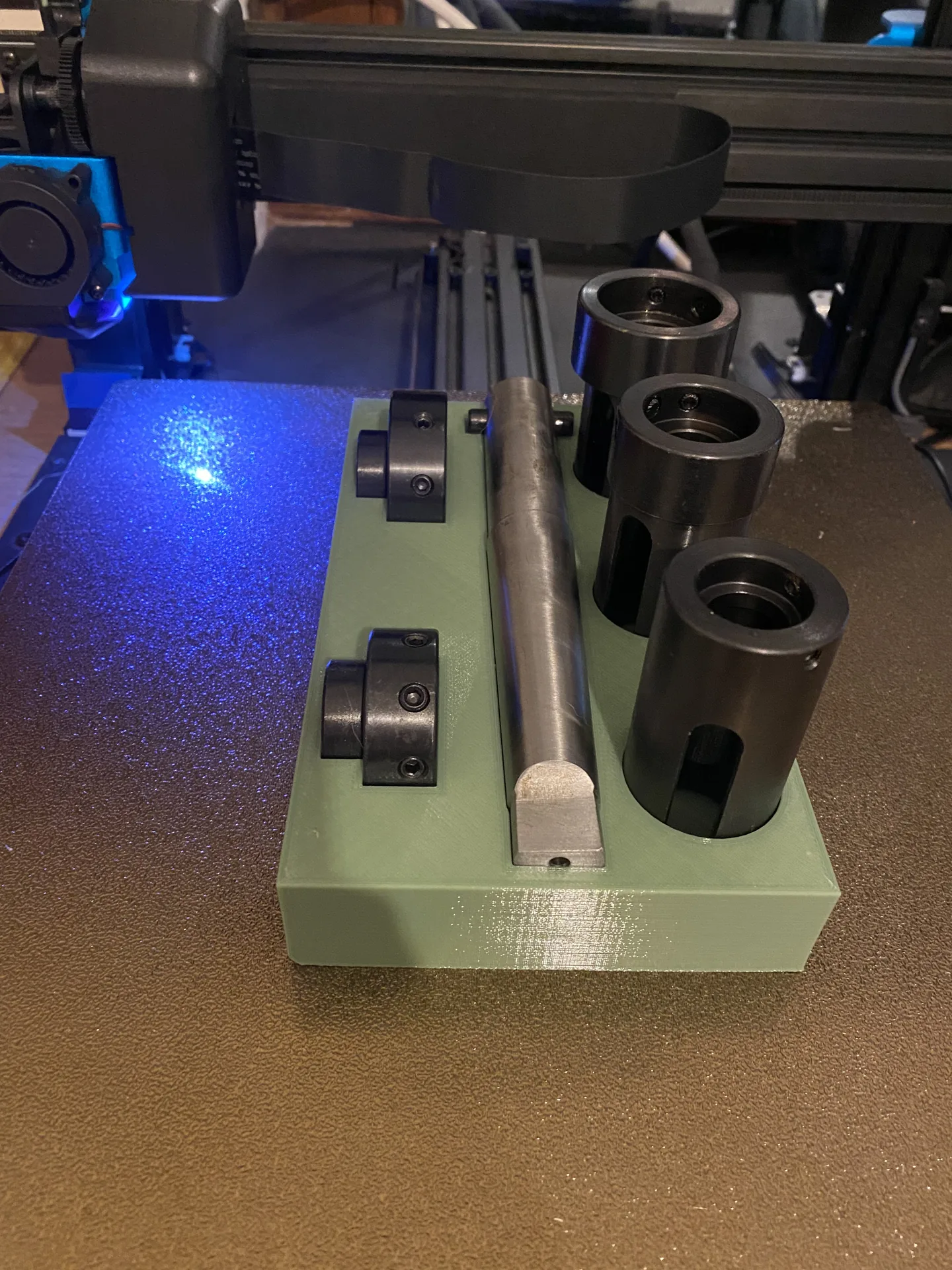

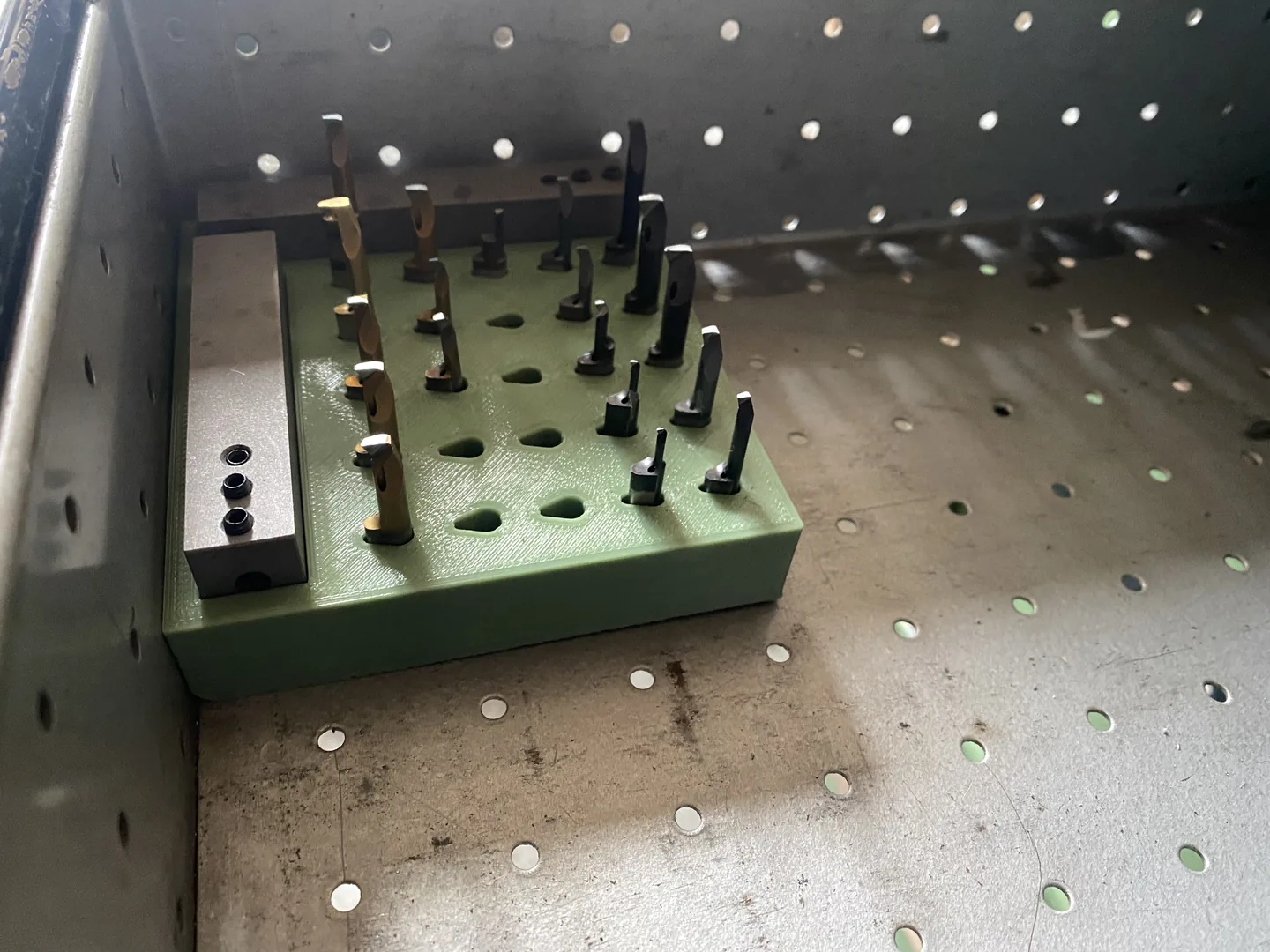

Zum nutzbaren Arbeitsplatz gehört auch, dass Werkzeug und Zubehör einen festen Platz haben. Dafür habe ich gedruckte Einsätze für die Schubladen an der Maschine angefertigt.
