Kundenprojekt, anonymisiert

Achsschenkel: Merkmale zweier Bauteile kombiniert

Beispiel Achsschenkel eines Oldtimers: Aus zwei Ausgangsteilen entsteht eine neue Geometrie, die Merkmale beider vereint.

Ausgangsbauteile und Gussmodell

Aus zwei Ausgangsteilen entsteht eine neue Geometrie, die Merkmale beider vereint. Daraus wird ein Modell für den Guss gedruckt.

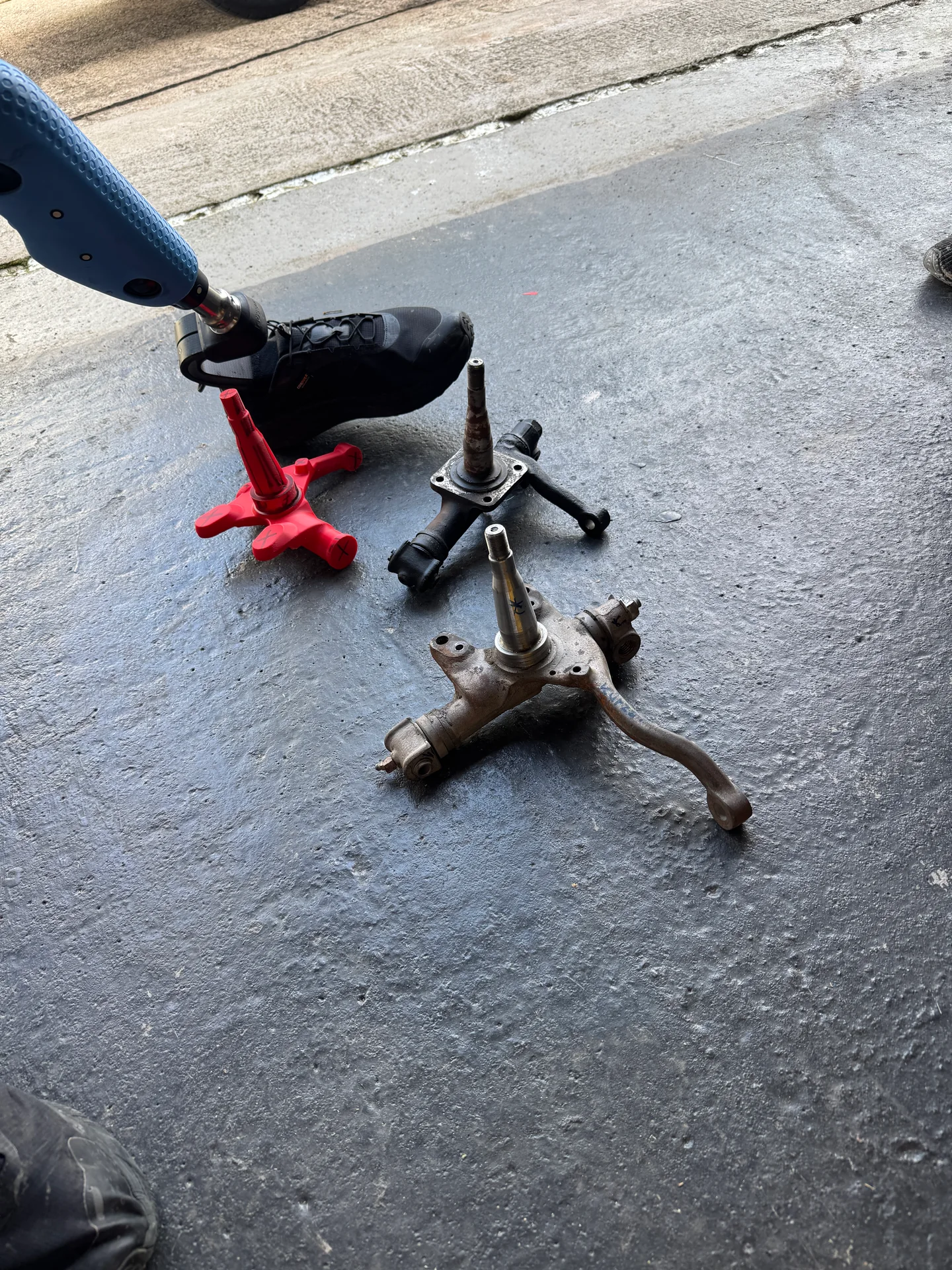

Ausgangsbauteile und rotes Gussmodell des Achsschenkels im Vergleich.
Ausgangsbauteile und Gussmodell im physischen Vergleich.

Kombinierte Geometrie und Bearbeitungsaufmaße

  • Kombinierte Geometrie aus zwei Ausgangsteilen als STEP-Modell
  • Aufmaße an den später zu bearbeitenden Bereichen
  • Dieses Material wird nach dem Guss spanend abgetragen

Vorgesehen ist, das Gussteil anschließend gegen den digitalen Master nachzumessen. Wie ich nachmesse, zeigt das Beispiel Benelli.

Beispiel Benelli

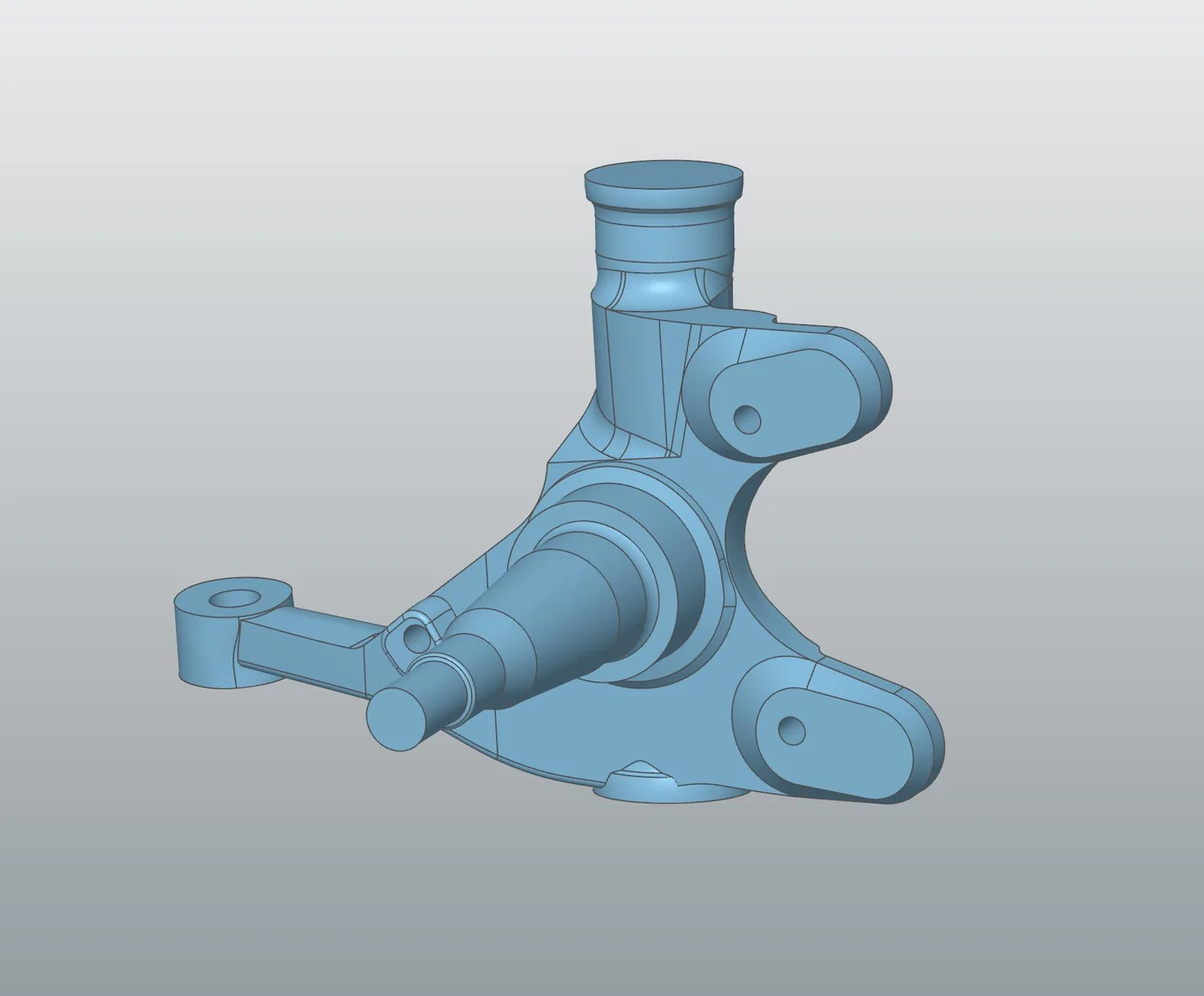

Ansicht des kombinierten STEP-Modells des Achsschenkels mit Aufmaßen für die spätere spanende Bearbeitung.
Bildansicht des STEP-Modells: kombinierte Geometrie mit Aufmaßen für die spanende Bearbeitung nach dem Guss.
CAD-Darstellung eines Achsschenkels mit farbigem Abweichungsvergleich.
CAD-Darstellung und farbiger Abweichungsvergleich des Achsschenkels.
